医療用廃棄バッグ（吸引機用消耗部品）
LDPE薄肉ブロー成形で肉厚均一化により強度と折りたたみ性を両立し、安定量産を実現した医療用廃液バッグです
お客様ご要望手術室で体液等を吸引する際に使用する消耗部品として、品質ばらつきの少ない安定生産と長期にわたる安定供給を実現したいというご要望をいただきました。
また、薄肉化による折りたたみ梱包への対応、加工精度の安定化も求められていました。
ご提案ポイント医療用途に求められる安定品質と供給体制を実現するため、LDPEを採用し、0.3～0.8mmの範囲で部位ごとに肉厚を最適化しました。
使用時の強度と折りたたみ性を両立させるとともに、成形条件とカット工程を含む設備設計を一体で見直すことで、周方向の肉厚均一性を確保し、20年以上の長期にわたり安定量産を継続できる体制を構築しました。材料 LDPE（低密度ポリエチレン） サイズ ・1.0L φ120 h=175㎜
・2.0L φ140 h=225㎜
・3.5L φ140 h=380㎜コメント 薄肉化と折りたたみ梱包を両立するためには、単に肉厚を薄くするだけではなく、周方向の肉厚均一性を保ち、ばらつきを抑える設計と条件最適化が重要です。
本製品では、最難関となるカット工程の安定化に向けて設備設計段階から見直しを行い、成形条件と一体で最適化することで、長期量産に耐える安定生産体制を実現しました。
医療用途など、品質と供給安定が最重要となる消耗部品についても、設計段階からご相談いただけます。事例カテゴリー 医薬品容器・医療用容器
-
ミニポンプ
小型サイズでありながら、やわらかな操作感と安定した吐出性能を両立したポンプ部品です。
お客様ご要望従来の一般的なポンプ構造とは異なる形状で、押したときにやわらかい感触があり、内容物を安定して吐出できる小型ポンプ部品を実現したいというご要望をいただきました。
サイズ制約が厳しい中でも操作性を損なわず、繰り返し使用に耐える耐久性と形状安定性を両立させることが求められていました。ご提案ポイントゴムのような弾性を持つエラストマー（弾性樹脂）を採用し、やわらかな押し心地と確実な復元性を確保しました。
素材特性を踏まえた形状設計とブロー成形条件の最適化により、小型かつ複雑な形状でも安定した品質を実現しています。
円形部の寸法精度や押圧時の変形量、吐出量の安定性など、操作感に直結する要素については、試作段階から繰り返し検証を行い、最適なバランスを追求しました。
図面がない段階でも、用途や使用イメージをもとに素材・形状・成形条件を含めたご提案が可能です。材料 TPE(エラストマー)(弾性樹脂） サイズ 全長 約33mm
外径 約36φ（内径 約10φ）
排出量 約3〜4mlコメント 本製品では、「やわらかさ」と「形状安定性」の両立を重視し、試作と検証を重ねながら最適解を導き出しました。
また、組付け部品が上下共にあるため寸法規制や求められる精度が多く、上下打込みなど成形難度の高い製品になります。
小型ポンプ部品や弾性樹脂を用いた成形、操作感を重視した部品開発など、「他社では難しい」と言われた段階からのご相談にも対応可能です。事例カテゴリー 接着剤・小物用品
-

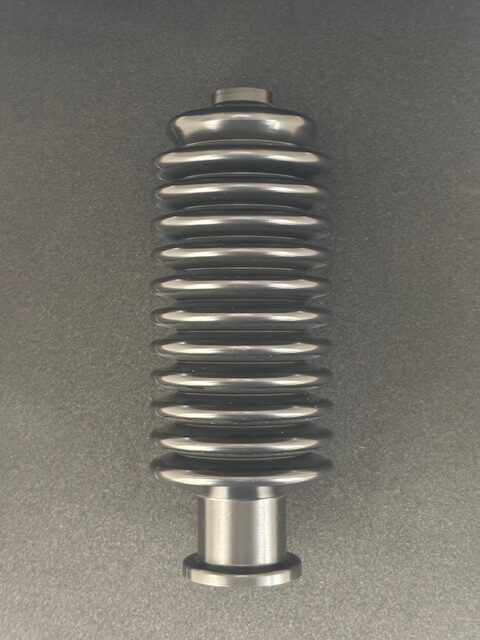

ステアリングシャフトカバー
乗用草刈り機のステアリングシャフト部を保護する蛇腹カバーです。
お客様ご要望高い耐久性と柔軟性を兼ね備えつつ、長期間の使用にも耐えられる素材と加工精度が求められていました。

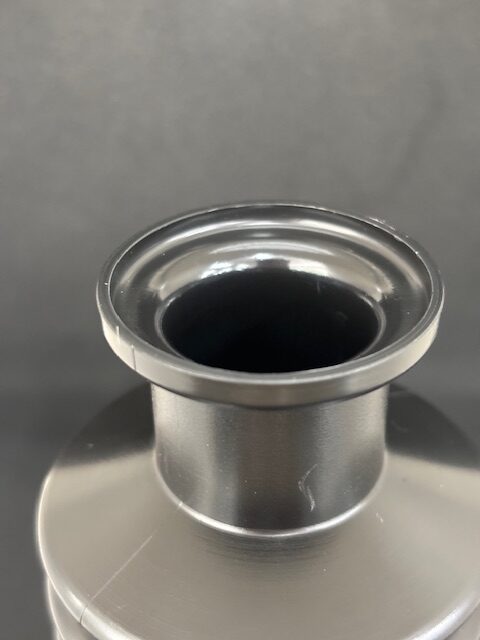

当時、他社では蛇腹形状の成形や口部加工の精度を安定させることが難しく、「熟練者による細部調整が必要な部品」として、当社が開発・量産を担うこととなりました。ご提案ポイント製品両端の構造が異なるため、片側はネジ口と同様の後打ち成形、もう片側は大型のスリーブ部分をブロー成形後に捨て袋をカットし加工することで仕上げています。
この二種類の成形技術を融合することで、精密な寸法精度と気密性を実現。
特にカット工程は熟練技術者のみが対応できる繊細な作業です。材料 LDPE（低密度ポリエチレン） サイズ 外径 約60mm
高さ 約155mm
肉厚 約0.8mm
重量 約34gコメント 40年以上前から変わらずご注文をいただいているロングセラー製品です。
手間のかかる製品ほど他社では敬遠されがちですが、当社では熟練技術と工程管理により、長期にわたり安定した品質でお届けしています。事例カテゴリー ジャバラ製品（自動車関連・工業部品）
